Модернізація електромережі в обжитому приміщенні часто вимагає встановлення додаткової точки живлення без штроблення стін та заміни проводки. Підключення розетки від вимикача є популярним, але технічно обмеженим рішенням. Основна складність полягає в тому, що стандартний вимикач розриває лише фазний провід, тоді як для повноцінної роботи розетки обов’язково потрібен ще й нульовий провідник. Реалізація цієї схеми можлива лише за певної конфігурації дротів у підрозетнику або при протягуванні додаткової жили від розподільної коробки.
Технічні обмеження та умови комбінованого підключення
Для успішного виконання робіт необхідно розуміти топологію з’єднань у розподільній коробці, де зазвичай зустрічаються фаза, нуль та дріт, що йде безпосередньо до світильника.
Фактори, що впливають на можливість підключення:
- Наявність нейтралі. Робота розетки неможлива без нульового провідника, який у старих схемах розведення часто відсутній у підрозетнику вимикача.
- Тип навантаження. Схема розрахована виключно на малопотужні пристрої, оскільки лінія освітлення не призначена для великих струмів.
- Переріз кабелю. Використання дроту $1.5 \text{ мм}^2$ обмежує сумарну потужність підключених приладів до 3 — 3.5 кВт.
- Стан ізоляції. Монтаж допускається лише за умови цілісності та відповідності наявних дротів сучасним стандартам безпеки.

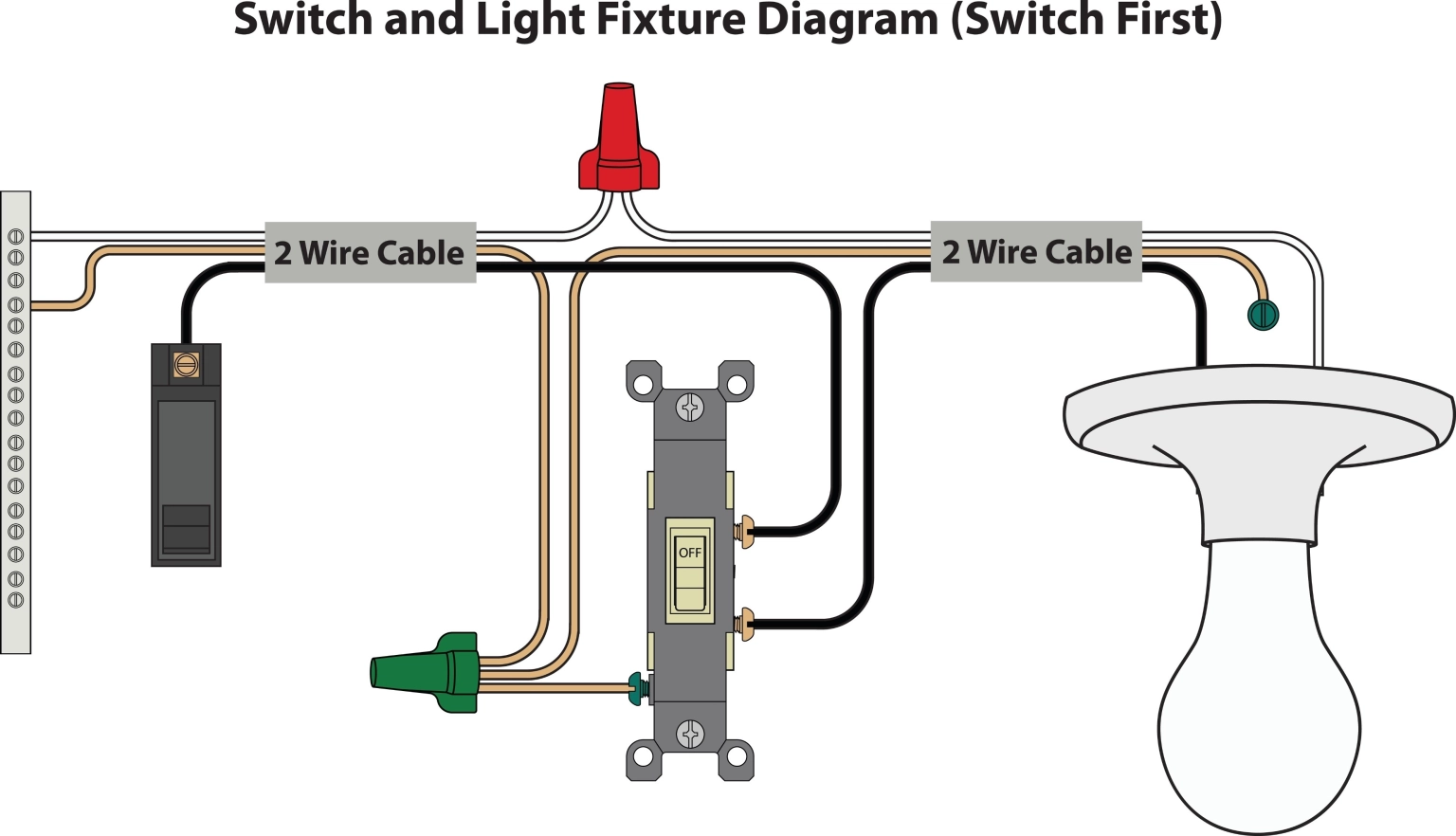

Класична схема підключення освітлення передбачає, що через вимикач проходить лише фаза, яка розривається для керування світлом. У будинках нової забудови в підрозетник часто заводять і нуль, що значно спрощує завдання. Якщо ж там лише два фазних дроти (вхідний та вихідний на лампу), доведеться додавати третю жилу.
Важливо пам’ятати про обмеження по струму. Оскільки мідний дріт перерізом $1.5 \text{ мм}^2$ зазвичай захищений автоматичним вимикачем на 10 А, підключення до такої розетки праски, чайника або обігрівача призведе до спрацювання захисту або перегріву контактів. Цей метод ідеально підходить для зарядки телефонів, живлення настільних ламп або телевізорів.
Інструменти та матеріали для монтажних робіт
Перед початком робіт потрібно підготувати інструментарій, що дозволить безпечно розібрати вимикач та перевірити напругу на жилах.
| Параметр | Провід ВВГнг $1.5 \text{ мм}^2$ | Провід ВВГнг $2.5 \text{ мм}^2$ |
|---|---|---|
| Зовнішній діаметр | близько 8.2 мм | близько 10.2 мм |
| Максимальний струм | 19 А | 27 А |
| Сфера застосування | Лінії освітлення | Силові розетки |
Для монтажу знадобляться індикаторна викрутка для пошуку фази, мультиметр для перевірки напруги, пасатижі та стрипер для акуратного зняття ізоляції. Якщо планується встановлення нового підрозетника, також варто підготувати коронку по бетону та гіпсову суміш для фіксації коробки. Якісний інструмент забезпечує надійність контактів, що є критичним для пожежної безпеки.
Алгоритм виявлення фазного та нульового провідників
Точне визначення призначення кожного дроту в підрозетнику є запорукою правильного функціонування схеми та запобігання короткому замиканню при ввімкненні клавіші.
Послідовність діагностики мережі:
- Знеструмлення приміщення. Вимкніть відповідний автомат у розподільному щитку та перевірте відсутність напруги тестером.
- Демонтаж вимикача. Зніміть клавіші та декоративну рамку, відкрутіть гвинти кріплення механізму до підрозетника.
- Пошук постійної фази. Увімкніть живлення та за допомогою індикатора знайдіть дріт, на якому лампочка світиться незалежно від положення клавіші.
- Перевірка відхідної жили. Другий дріт, на якому напруга з’являється лише при замиканні контакту, є фазою, що йде на світильник.
Під час роботи слід орієнтуватися на загальноприйняте кольорове маркування, де синій колір позначає нуль, коричневий або білий — фазу, а жовто-зелений — заземлення. Проте в старих будинках кольори можуть не відповідати стандартам, тому кожну жилу потрібно перевіряти індивідуально. Після ідентифікації дротів обов’язково знову вимкніть електроенергію перед початком комутації контактів у розетці.
Схема послідовного з’єднання контактів у підрозетнику
Основний принцип з’єднання полягає в створенні паралельної гілки живлення для розетки, де фаза запозичується від вхідної клеми вимикача. Для цього від контакту вимикача, де зафіксована постійна фаза, відводиться додатковий відрізок дроту (перемичка) до однієї з клем розетки. Це забезпечує постійну наявність напруги на розетці незалежно від роботи освітлення.
Надійність контактів. Категорично забороняється виконувати прямі скрутки мідних та алюмінієвих провідників. Використовуйте лише сертифіковані клемні з’єднувачі для запобігання окисленню та займанню.
Нульовий провідник, який було знайдено або додатково заведено до підрозетника, підключається до другої вільної клеми нової розетки.
При фіксації дротів у клемах важливо стежити, щоб ізоляція не потрапила під притискну пластину, а сам провід був затиснутий максимально щільно. Якщо в системі передбачено заземлення, жовто-зелену жилу слід приєднати до центрального контакту розетки. Після завершення комутації всі дроти акуратно вкладаються в підрозетник так, щоб механізми вимикача та розетки не перетискали їх при фіксації розпірними лапками.
Особливості монтажу блоку «вимикач плюс розетка»
Використання комбінованого блоку є найбільш естетичним та технічно виправданим варіантом при бажанні додати точку живлення під вимикачем. Такі пристрої зазвичай мають заводські перемички між модулями або продуману систему клем, що значно прискорює процес монтажу.
Для встановлення такого блоку необхідно переконатися, що глибина підрозетника становить не менше 45 — 60 мм. Це дозволить вільно розмістити всі з’єднувальні елементи та запас дротів без ризику їх пошкодження металевими частинами механізму. При встановленні в бетонні стіни може знадобитися розширення отвору для подвійного підрозетника, що забезпечить надійну фіксацію всієї конструкції.
Переваги використання клемників WAGO:
- Швидкість монтажу. З’єднання виконується одним натисканням без необхідності використання викрутки для кожного дроту.
- Компактність. Сучасні серії клемників займають мінімум місця, що критично в обмеженому просторі підрозетника.
- Надійність. Пружинний механізм забезпечує постійний тиск на дріт, компенсуючи термічні розширення металу.
- Універсальність. Можливість безпечного з’єднання одножильних та багатожильних провідників у спільній мережі.
Чи виправдане таке рішення для довготривалої експлуатації?
Використання розетки, підключеної від лінії освітлення, є допустимим лише як тимчасовий або допоміжний захід для малопотужних споживачів. Основним ризиком залишається можливість перевантаження проводки, якщо хтось помилково увімкне в таку розетку потужний калорифер або праску. Для стабільного та безпечного живлення побутової техніки єдиним професійним рішенням є прокладання окремої силової лінії безпосередньо від автоматичного вимикача в щиті.
